Sistem Utilitas Bangunan Gedung Bertingkat



Sistem Utilitas Bangunan Gedung Bertingkat

Sabtu, 02 Januari 2016

   Pada artikel kali ini  saya akan membahas sedikit masalah kelengkapan sistem utilitas bangunan khususnya jenis bangunan gedung bertingkat yang diperlukan dalam tahap perencanaan dan perancangannya. Untuk itu perlu diketahui bahwa dalam suatu proses operasional suatu gedung khususnya gedung bertingkat tidak akan lengkap/ tidak berfungsi dengan semestinya jika salah satu atau beberapa sistem utilitas tidak menunjang atau dengan kata lain sistem utilitas suatu bangunan merupakan rangkaian item pelengkap yang harus direncanakan sejak awal sebelum gedung beroperasi dengan semestinya yang merupakan suatu sistem yang terintegrasi dan menunjang dalam proses operasionalnya sesuai dengan fungsi utilitas masing-masing.

     Jika membahas masalah utilitas suatu bangunan memang perlu pengkajian secara lebih spesifik terhadap jenis dan fungsi bangunan yang akan direncanakan, misalnya sistem utilitas rumah sakit, apartemen, hotel atau perkantoran memiliki ciri yang berbeda walaupun secara umum memiliki kesamaan seperti utilitas bangunan pada umumnya. Oleh karena itu pada artikel ini saya hanya membahas klasifikasi jenis-jenis sitem utilitas yang secara umum direncanakan dalam suatu bangunan gedung bertingkat. Adapun beberapa sistem utilitas yang lazim direncanakan yaitu:

  • Sistem Utilitas Supply Air Bersih (Water Supply Sistem), Seperti bangunan pada umumnya, bangunan gedung bertingkat yang bersifat vertikal secara struktur maupun jenis bangunan bentang lebar tentunya memerlukan sistem transportasi berupa supplai air bersih yang direncanakan dengan baik sejak  awal sehingga dapat mencukupi kebutuhan air di setiap lantainya, sistem supply air pada bangunan tinggi dimulai dari pengambilan air dari sumur maupun dari PDAM/meteran dan dilanjutkan dengan  pembuatan penampung air atau biasa disebut dengan Ground Water Tank (GWT) jika diletakkan pada dasar bangunan (Underground) atau tangki yang diletakkan di atas bangunan yaitu berupa penampungan yang berupa bak besar dengan ukuran volume yang disesuaikan dengan kebutuhan air pada gedung. Kemudian dilanjutkan dengan sistem pemompaan dengan mesin yang memiliki besar daya yang bervariasi sesuai kebutuhan debit pompa yang terdistibusikan melalui sistem perpipaan ke setiap lantai sesuai dengan desain pada titik-titik pengambilan air yang telah direncanakan dalam denah baik untuk keperluan WC misalnya shower, kran wastafel, jacuzzi, kolam renang,  kran air bersih, hydran, sprinkler, dsb. Untuk bangunan dengan interval ketinggian yang cukup tinggi biasanya dibuat sistem distribusi air dengan pola pemompaan dua sampai tiga kali sesuai kemampuan daya pompa yang direncanakan yang biasanya dilengkapi dengan sistem penampungan transisi pada daerah dilatasi tersebut, hal ini dikarenakan karena keterbatasan kemampuan pompa untuk menyupplai air pada elevasi gedung yang cukup tinggi sehingga membutuhkan daerah dilatasi/transisi untuk melakukan penampungan ke tingkat berikutnya.


  • Sistem Utlitas Pembuangan dan Pengelolahan Limbah Cair dan Limbah Padat, Sama halnya dengan sistem pendistribusian air bersih untuk keperluan kebutuhan air dalam gedung bertingkat, sisa penggunaan air tersebut juga akan menghasilkan limbah  yang harus direncanakan sistem pendistribusian dan pengelolahannya agar tidak mengganggu kenyamanan pengguna bangunan maupun lingkungan disekitarnya. Dalam sistem pengelolahan sisa buangan limbah pada bangunan gedung bertingkat tentunya dibutuhkan perencanaan yang baik agar dalam proses distribusi pembuangan saat masa operasionalnya tidak menimbulkan masalah yang serius misalnya masalah klasik yaitu penyumbatan atau kebocoran pada pipa buangan maupun pencemaran terhadap lingkungan disekitarnya. Perencanaan sistem pembuangan limbah pada bangunan gedung bertingkat dimulai dengan pembuatan sistem pengelolahan sisa limbah yang umumnya berasal dari pembuangan dari WC (Floor drain), wastafel cuci tangan atau limbah dapur dan buangan dari kotoran closed toilet  yaitu dengan membuat sistem Sewage Treatment Plant (STP) berupa septick tank yang merupakan jenis utilitas modern yang berfungsi tidak hanya dalam menampung melainkan dapat mengelolah sisah limbah agar sisa buangan tersebut aman bagi lingkungan dan dapat pula digunakan kembali/recycle untuk keperluan air untuk operasional penyiraman tanaman. Umumnya konstruksi STP dapat terbuat dari konstruksi beton konvensional maupun yang telah terfabrikasi berupa fiber tank dengan volume dan teknologi pengelolahan limbah  yang disesuaikan dengan perencanaan. Untuk bangunan gedung bertingkat seperti apartemen maupun hotel sering juga dilengkapi dengan pembuatan utilitas berupa Waste Shaft - Trash Chute yaitu instalasi berupa pembuangan sampah dengan sistem cerobong/pipa vertikal yang dibuang secara gravitasi di setiap lantai bangunan bertingkat berupa sampah yang tidak mudah terurai seperti sampah konsumsi sehari-hari berupa plastik, sisah makanan, kertas dsb dan ditampung di lantai dasar bangunan berupa bak penampungan dan kemudian didistribusikan ke truk-truk pembuangan sampah.

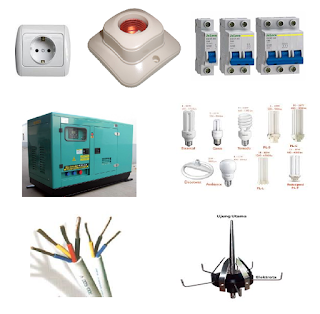

  • Sistem Utilitas Pencahayaan, Elektrikal dan Mekanikal, Untuk bangunan gedung bertingkat maupun jenis bangunan lainnya sistem pencahayaan merupakan hal yang perlu direncanakan sesuai dengan peletakan titik-titik pencahayaan yang hendak ditentukan, begitupun dengan sistem elektrikal dan mekanikal suatu bangunan merupakan hal yang perlu direncanakan dengan baik sesuai dengan kebutuhan dan kapasitas yang diinginkan. Dalam hal ini pencahayaan dapat berupa instalasi pembuatan titik lampu interior maupun exterior dimana seorang srsitek harus pandai dalam penentuan letak titik lampu agar efek pencayahaan yang dihasilkan dapat meyebar secara efektif di setiap ruangan. Sistem pencahayaan juga tidak hanya bergantung pada perangkat lampu saja melainkan dapat berupa pengaturan bukaan pencahayaan alami dari sinar matahari  khususnya pada bangunan bertingkat yang membutuhkan banyak lampu tentunya dengan perekayasaan pengaturan cahaya alami di siang hari berupa bukaan setidaknya dapat mereduksi biaya operasional listrik. Disamping itu sistem elektrikal selain pencahayan yaitu berupa instalasi pemasangan stop kontak, saklar lampu, sekring listrik, ground penangkal petir, water heater instalasi, sliding automatic door dsb dimana inputnya berasal dari PLN  dan instalasi pemasangan mesin generator sebagai pendukung sumber listrik pada suatu bangunan gedung bertingkat jika terjadi pemadaman listrik. Pemilihan generator harus sesuai dengan daya yang diinginkan berdasarkan besar energi listrik yang dibutuhkan dalam suatu bangunan.

  • Sistem Untilitas Pengudaraan, Sistem pengudaraan dalam hal ini berupa sistem pendingin ruangan berupa air conditioner (AC) yaitu berupa sistem utilitas pendingin ruangan yang dipasang di dalam ruangan tertutup dari suatu bangunan. Jenis pendingin ruangan umumnya berfungsi untuk memberikan rasa kenyamanan dan kesejukan bagi orang yang berada di dalamnya. Selain sistem pendingin ruangan biasanya untuk bangunan bertingkat  seperti hotel, perkantoran dan apartemen juga dilengkapi dengan pengisap asap (Exhaust) bilamana terdapat kandungan asap akibat rokok maupun penyebab lainnya sehingga dapat menjaga sirkulasi udara dalam ruangan tetap stabil dan sehat. Namun sistem pendingin ruangan tidak hanya bergantung kepada AC saja melainkan dapat dengan melakukan perekayasaan arsiektur bangunan berupa bukaan ventilasi pengudaraan agar sirkulasi udara dapat dengan baik mengalir keluar masuk dalam sistem ruangan bangunan dan dapat pula menekan biaya operasional listrik/efisiensi biaya.

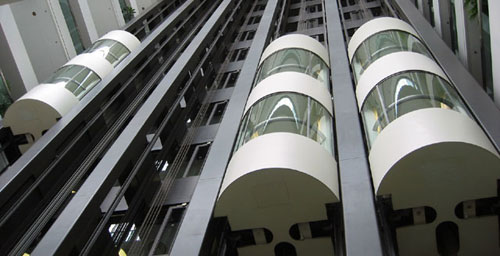

  • Sistem Utilitas Transportasi Gedung, Sistem transportasi dalam hal ini merupakan sistem pengangkut untuk memuat manusia ke tingkat elevasi bangunan beritngkat. Sistem transportasi ini dapat berupa transportasi vertikal (Elevator/Lift) dan sistem transportasi tangga berjalan (Eskalator). Dalam konstruksi gedung bertingkat maintanance terhadap instalasi transportasi ini perluh secara berkala diperhatikan agar memberikan tingkat kenyamanan dan keselamatan bagi penggunanya misalnya pengecekan mesin, rantai/slink dan sistem elektrikal pada elevator/lift dan begitu pula pada instalasi sistem transportasi eskalator.


  • Sistem Utilitas Telekomunikasi Gedung, Sistem ini merupakan suatu perangkat instalasi yang berfungsi dalam memberikan kemudahan dalam mengakses informasi baik yang bersifat internal maupun global bagi para penggunanya dalam sistem gedung bertingkat, misalnya instalasi PABX telepon, jaringan WIFI internet, TV Cable, instalasi Fax, sound system/loud speaker dsb


  • Sistem Utiltas Keamanan/Cecurity,  Sistem ini merupakan instalasi yang dibuat pada suatu gedung bertingkat guna memberikan rasa aman bagi pengguna gedung tersebut dari hal-hal yang tidak diinginkan seperti mengurangi ancaman kriminalitas dan pencegahan terhadap bencana seperti kebakaran dll. Sistem ini dapat berupa instalasi pemasangan CCTV, hydrant, tabung pemadam, Smoke detektor, Exthinguiser, Cencor detector gate, door emergency dsb.



  • Sistem Utilitas Perawatan Kebersihan Gedung, khusus untuk gedung bertingkat perawatan terhadap kebersihan penampilan gedung memang perlu diperhatikan secara berkala melalui perawatan kebersihan gedung oleh pengelolahnya. Proses pembuatan instalasi kebersihan khusunya bagian permukaan gedung biasa disebut dengan gondola yaitu semacam perangkat crane/mesin derek yang memuat satu sampai dua orang yang tergantung dari atas gedung bertingkat dimana pekerja kebersihan dapat dengan leluasa mengatur elevasi gondola saat melakukan proses pembersihan di bagian permukaan gedung. Hal yang perlu diperhatikan dalam operasionalnya yaitu faktor keamanan bagi para pekerja yang sedang bertugas.




      Dari seluruh sistem utilitas yang telah diuraikan, dapat disimpulkan bahwa suatu bangunan bertingkat dengan segala kompleksitas aktifitas manusia yang berada di dalamnya ketika beroperasi tentunya membutuhkan integrasi dari seluruh sistem utilitas agar fungsi dari suatu bangunan dapat tercapai sesuai dengan yang direncanakan dan dapat meningkatkan tingkat kenyamanan, keamanan dan keselamatan bagi pengguna bangunan tersebut dan di sekitarnya. Dapat pula dilihat bahwa suatu sistem utilitas saling berpengaruh terhadap sistem lainnya yang dalam hal ini perlu dilakukan secara berkala proses pemeliharaan dan pengawasan terhadap sistem tersebut bagi pihak pengelolah bangunan. Disamping itu di era modern sekarang ini telah ada sistem yang dapat memonitoring sebagian besar utilitas tersebut oleh satu perangkat yang sering disebut Building Management System (BMS) sehingga dapat dengan mudah memonitoring terhadap masalah-masalah yang terjadi dari salah satu sistem utilitas dalam suatu bangunan. Semoga dengan informasi ini kiranya dapat bermanfaat bagi para pembacanya. Terima Kasih.

By: Dr. Ir. James Thoengsal, M.T., IPM.
